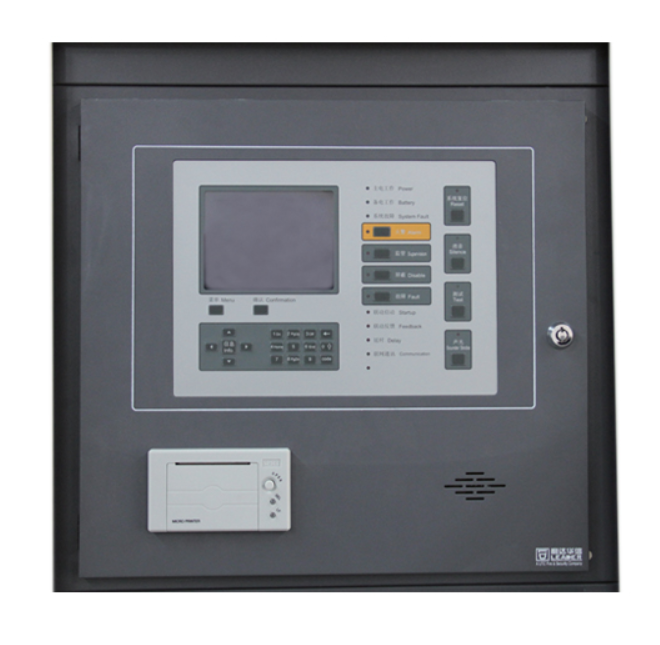

電檢消檢LD188EL聯動型火災報警控制器功能技術指標
一、LD188EL火災報警控制器(聯動型)功能:
★單機容量:20回路,5120個地址點(回路設備地址,不包括盤類的設備地址),1路專用聲光報警輸出,可帶聯動盤24塊.
★網絡容量:64臺控制器、1280回路、130000個網絡地址點；*大手動控制盤1536塊。
★支持探測區和警報區的設置和操作，探測區由探頭、手報等輸入設備組成，警報區由聲光警報器等輸出設備組成。
★采用ARM處理器作為主控MCU，具有處理速度快、處圍設備集成度高、運行可靠穩定的特點。
★軟件采用嵌入式實時操作系統，具有實時性高、軟件穩定可靠，可擴展性弗的優點。
★聯網通訊采用多重優先級的環形網絡技術，可靠性、實時性強。節點機之間可采用光纖和線纜兩種物理連接方式。
★采用320*240單色液晶，顯示本機及聯網機狀態，各按鍵操作方便快捷。
★支持中/西文顯示，語言環境的切換采用更換語言腳本的技術，可以靈活、便捷實現不同語言環境的顯示。
★提供以太網、CANBus、串口通訊等多種聯網通訊接口。
★可使用PC機軟件完成控制器的配置工作，提供以太網、串口、SD卡等多種配置數據庫上傳下載方式。
★具有黑匣子功能，可記錄9類事件的歷史記錄信息。火警、故障、啟動1024條，監管、屏蔽、延時、預警、氣體、操作等信息各256條。
★具有用戶權限等級控制。共4個用戶操作等級。
★具有1路公共火警無源接點輸出，1路故障無源接點輸出。
★支持總線設備自動編號，設定報警閥值。
★具有回路保護、電源短路保護功能。
二、LD188EL火災報警控制器(聯動型)主要技術指標:
主要技術指標
內容     技術參數
主電源電壓     AC220V(187V-242V)50Hz
回路輸出電壓     DC14V-24V
聯動輸出參數     DC24V/10A-30A
回路數量     4-20回路
*大總路設備地址數     5120（回路設備地址，不包括盤類的設備地址）
*大手動控制盤數量     24
*大回路輸出電流     200mA
*大短路保護電流     400mA
空載功耗     ≦30W
系統容量     130,000
系統*大節點     64
探測區     999
報警區     999
工作環境溫度     0℃-45℃
工作環境相對濕度     ≦95%RH(40±2℃)
安裝方式     入柜9U（需單配立柜或琴臺）
*大外形尺寸     寬483mm×高400mm
重量     9.0kg±0.1kg
